Zaplecze techniczne
Park maszyn i zaplecze technologii bezwykopowych
Dobieramy sprzęt i metodę wykonania do dokumentacji projektowej, średnicy rurociągu, długości przekroczenia, warunków gruntowo-wodnych oraz wymagań inwestycji.

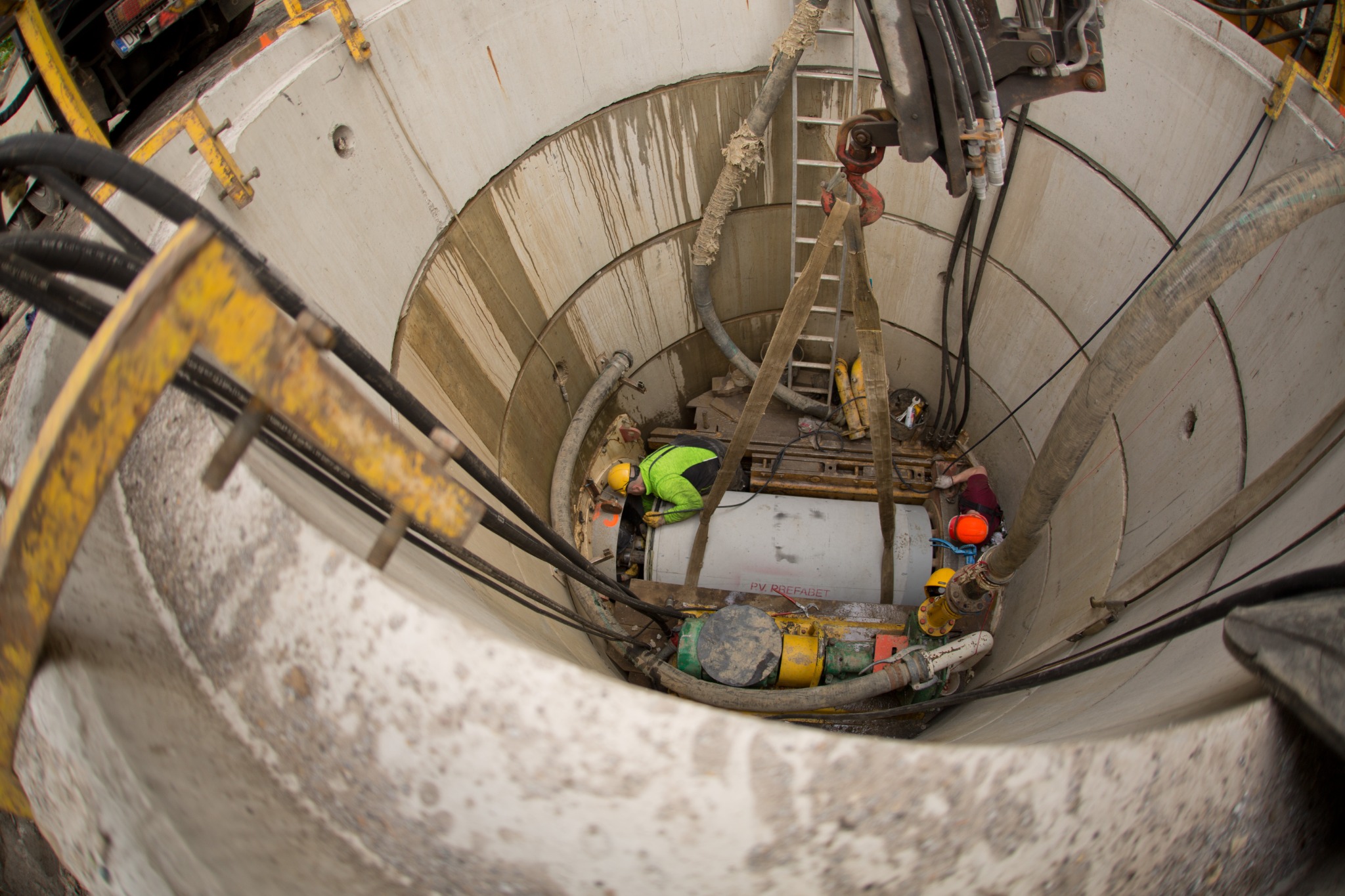

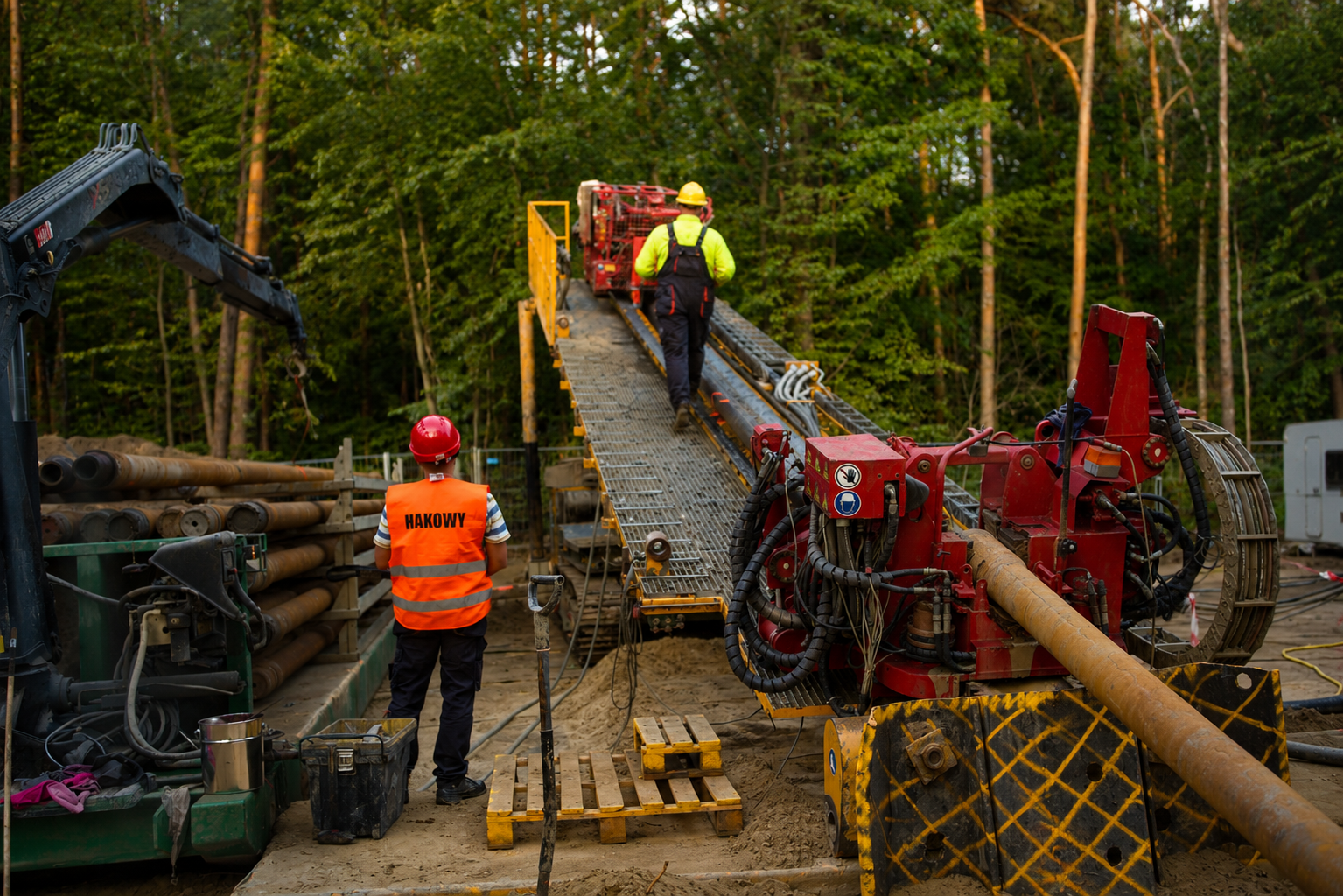

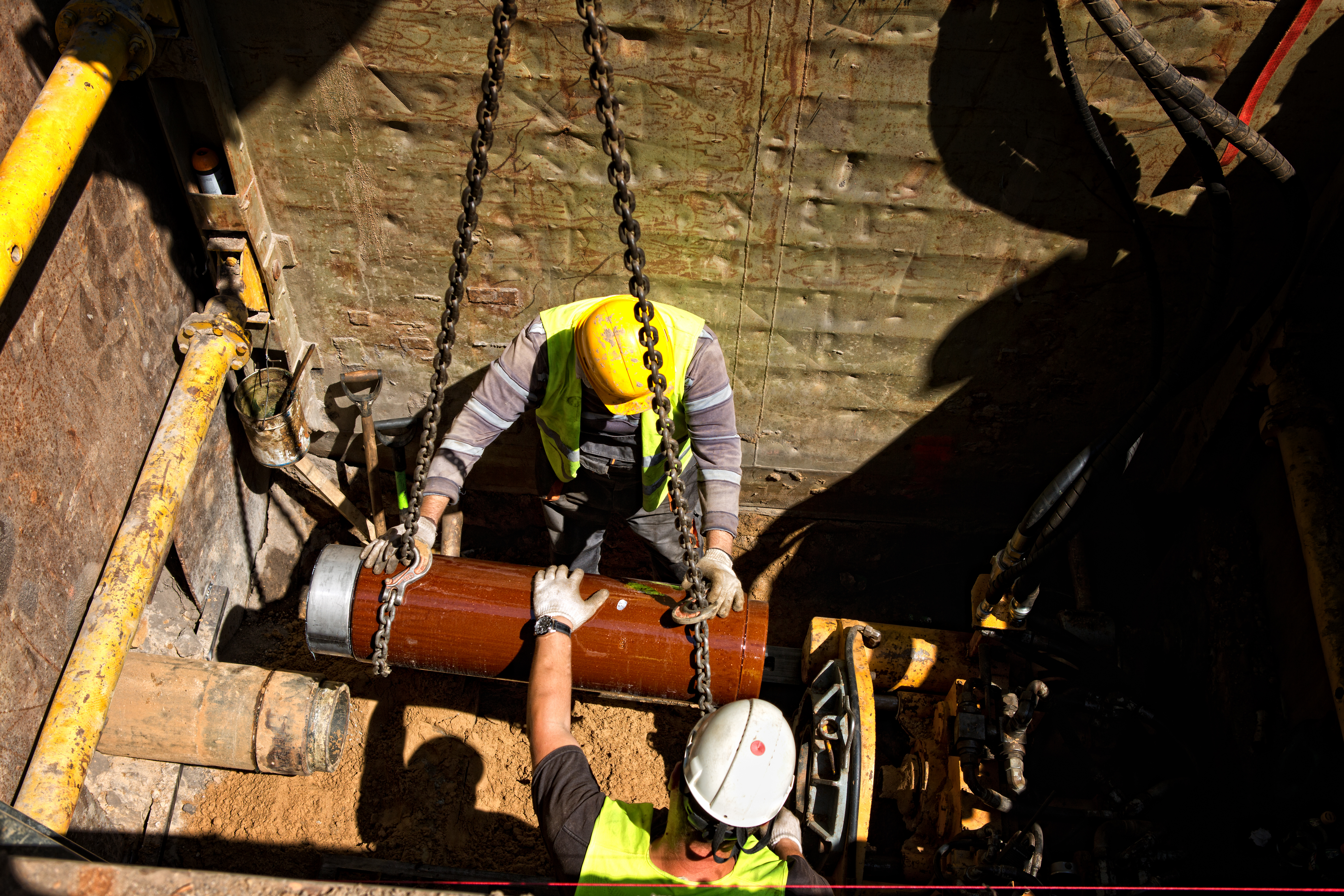

W parku maszynowym NAWITEL WROCŁAW znajdują się zestawy do horyzontalnych przewiertów sterowanych HDD, poziomych przewiertów sterowanych oraz głowice mikrotunelowe wykorzystywane przy realizacji przecisków w technologii Pipe Jacking.
Wybierz metodę bezwykopową
Każda metoda ma inny zakres zastosowania. HDD sprawdza się przy długich przekroczeniach, poziome przewierty sterowane przy krótszych przejściach lokalnych, a mikrotuneling przy zadaniach wymagających bardzo dokładnego prowadzenia osi i spadku rurociągu.
.png)
.jpg)
.jpg)
Zakresy sprzętu dobierane do projektu
Parametry parku maszynowego pomagają wstępnie określić możliwy zakres prac, ale nie zastępują analizy dokumentacji. Na dobór sprzętu wpływają między innymi średnica i materiał rury, długość przekroczenia, geologia, głębokość posadowienia, wymagany spadek i dostęp do placu budowy.
Horyzontalne przewierty sterowane HDD
Średnica rurociągu: do Ø 1400 mm. Długość przewiertu: do 2900 m. Zakres zależy od geologii, trasy, promieni gięcia i parametrów instalowanej rury.
Poziome przewierty sterowane
Zakres wciskanych rur: Ø 200–820 mm. Długość przewiertu: do 65 m. Metoda przeznaczona do krótszych, kontrolowanych przejść lokalnych.
Mikrotuneling
Zakres średnic: Ø 550–1090 mm. Rekomendowana długość odcinka: do 150 m. Dobór głowicy zależy od projektu i warunków gruntowych.
Jak dobieramy sprzęt do warunków inwestycji?
Dobór sprzętu rozpoczyna się od oceny celu inwestycji i parametrów projektowych. Inaczej analizuje się długie przekroczenie pod rzeką, inaczej krótkie przejście lokalne, a jeszcze inaczej rurociąg wymagający bardzo dokładnego zachowania osi i spadku.
Dokumentacja projektowa
Analizujemy trasę, profil, średnicę, długość odcinka, funkcję rurociągu, kolizje oraz wymagania dotyczące dokładności, spadku i sposobu odbioru prac.
Warunki gruntowo-wodne
Geologia i poziom wód gruntowych wpływają na dobór metody, narzędzi, płuczki, głowicy, parametrów prowadzenia oraz organizację zaplecza wykonawczego.
Dostępność terenu i zaplecza
Sprawdzamy możliwość przygotowania placu budowy, komór technologicznych, miejsca na rury, sprzęt, zaplecze płuczkowe oraz bezpieczną organizację prac.
HDD, poziome przewierty sterowane czy mikrotuneling?
Właściwy wybór zależy od parametrów inwestycji. Poniższe wskazówki pomagają wstępnie rozróżnić zastosowanie poszczególnych metod, ale finalna decyzja powinna wynikać z dokumentacji projektowej i analizy warunków realizacji.
HDD
Warto rozważyć przy długich przekroczeniach pod drogami, torami, rzekami i innymi przeszkodami, gdy potrzebne jest bezwykopowe prowadzenie rurociągu na większym dystansie.
Poziome przewierty sterowane
Sprawdzają się przy krótszych przejściach pod drogami, chodnikami, torowiskami i przeszkodami terenowymi, gdy zakres prac nie wymaga dużego zestawu HDD.
Mikrotuneling
Wybierany jest tam, gdzie kluczowa jest bardzo wysoka dokładność prowadzenia rurociągu, kontrola osi i spadku oraz możliwość realizacji z komory startowej do odbiorczej.
Dobierzemy sprzęt i metodę do Twojej inwestycji
Prześlij trasę, profil, długość przekroczenia, średnicę i rodzaj rury, rodzaj sieci, warunki gruntowe oraz wymagania projektowe.
