Mikrotuneling to precyzyjna technologia bezwykopowa stosowana przy budowie rurociągów, szczególnie tam, gdzie ważna jest dokładność prowadzenia, kontrola spadku oraz ograniczenie ingerencji w teren.
NAWITEL WROCŁAW wykonuje mikrotuneling dla inwestycji kanalizacyjnych, wodociągowych i infrastrukturalnych. Technologia sprawdza się pod drogami, torami, zabudową, istniejącym uzbrojeniem terenu oraz w miejscach, gdzie wykop otwarty byłby trudny, kosztowny lub uciążliwy.
.jpg)

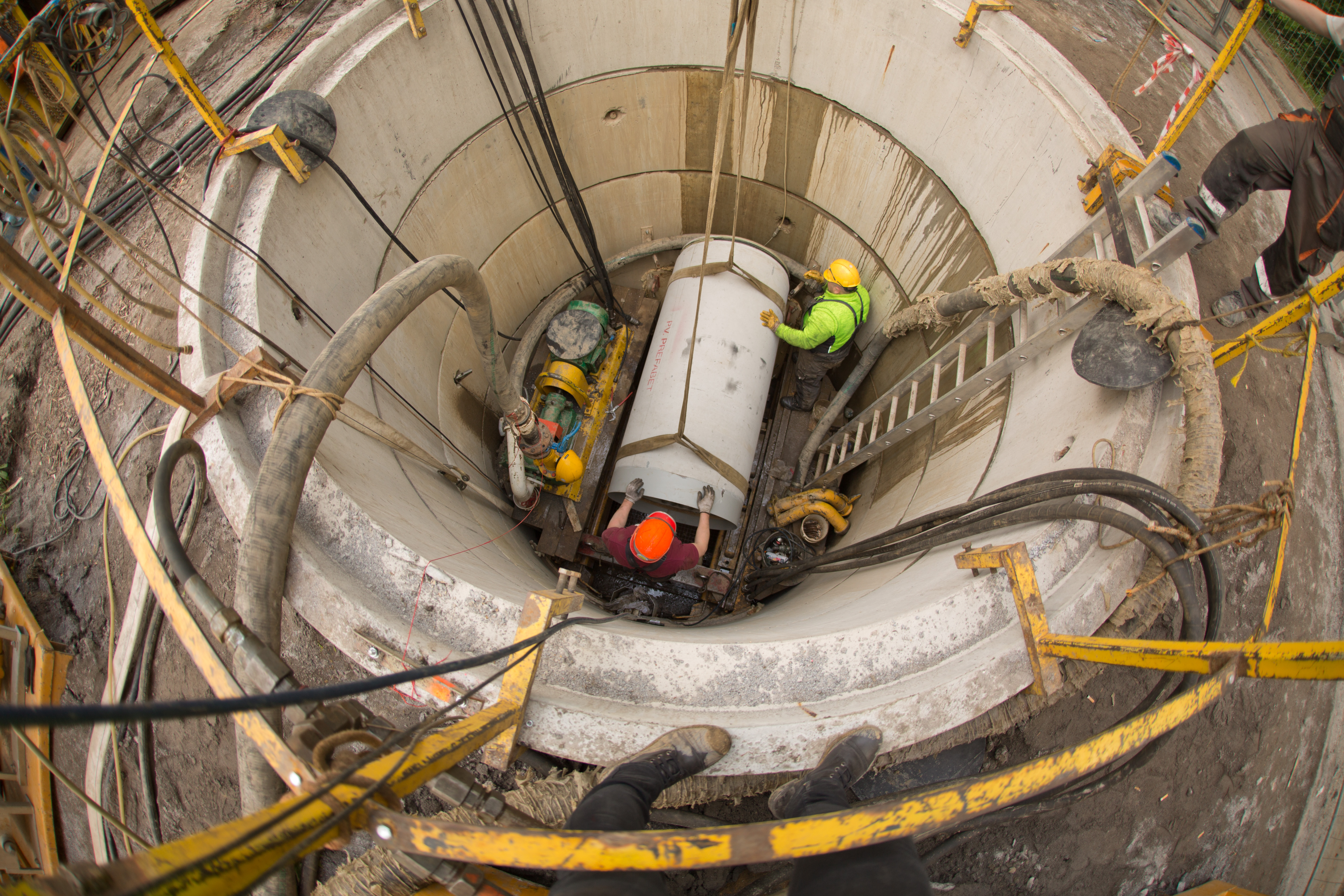

Mikrotuneling jako precyzyjna metoda bezwykopowej budowy rurociągów.
Precyzjakontrola osi i spadku rurociągu
Bez wykopuograniczenie ingerencji w teren i infrastrukturę
Komoryprowadzenie prac z komory startowej do odbiorczej
Zastosowanie
Kiedy stosuje się mikrotuneling?
Mikrotuneling wybiera się przy zadaniach, w których wymagana jest duża dokładność wykonania rurociągu, kontrola spadku oraz bezpieczne przejście pod przeszkodą bez wykopu otwartego.
Kanalizacja grawitacyjna
Mikrotuneling bardzo dobrze sprawdza się przy budowie kanalizacji grawitacyjnej, gdzie istotne jest precyzyjne prowadzenie osi i zachowanie założonego spadku.
Drogi, tory i zabudowa
Technologia pozwala wykonywać przejścia pod drogami, liniami kolejowymi, placami, budynkami i istniejącą infrastrukturą bez rozkopywania powierzchni.
Teren miejski
Mikrotuneling jest szczególnie przydatny w terenie zurbanizowanym, gdzie ograniczona przestrzeń, kolizje i uciążliwość wykopu otwartego wymagają bezwykopowego rozwiązania.
Charakter technologii
Na czym polega mikrotuneling?
Prace prowadzone są z komory startowej w kierunku komory odbiorczej. Rurociąg jest przeciskany za maszyną, a proces odbywa się z kontrolą kierunku, parametrów pracy i warunków w gruncie.
Praca z komór
Mikrotuneling wymaga przygotowania komory startowej i odbiorczej. Z komory startowej prowadzona jest maszyna, a za nią instalowane są kolejne odcinki rur przeciskowych.
Dzięki temu możliwe jest wykonanie rurociągu pod przeszkodą przy ograniczonej ingerencji w nawierzchnię, ruch drogowy, zabudowę i istniejące sieci.
Kontrola przebiegu
W mikrotunelingu istotne są pomiary, kontrola kierunku oraz bieżąca ocena parametrów pracy. Ma to szczególne znaczenie przy rurociągach wymagających dokładnego spadku.
Technologia pozwala ograniczyć ryzyko odchyleń i lepiej przewidzieć przebieg robót w wymagającym otoczeniu infrastrukturalnym.
Etapy
Etapy realizacji mikrotunelingu
Mikrotuneling wymaga dobrego przygotowania technicznego. Kluczowe są: analiza dokumentacji, przygotowanie komór, dobór rur, prowadzenie maszyny z komory startowej oraz kontrola osi i spadku rurociągu.
Etap I
Analiza dokumentacji i warunków gruntowych
Na początku analizuje się trasę, profil, głębokość posadowienia, średnicę rurociągu, wymagany spadek, warunki gruntowo-wodne, istniejące uzbrojenie terenu oraz możliwość wykonania komory startowej i odbiorczej.
Etap II
Przygotowanie komory startowej i odbiorczej
Komory muszą umożliwiać bezpieczne ustawienie urządzeń, wprowadzanie rur, obsługę procesu przeciskania oraz odbiór maszyny po zakończeniu przejścia.
Etap III
Prowadzenie mikrotunelingu
Maszyna wykonuje przejście w zaprojektowanej osi, a kolejne odcinki rur są przeciskane za nią z kontrolą parametrów pracy, kierunku, spadku oraz warunków w gruncie.
Etap IV
Kontrola i odbiór rurociągu
Po zakończeniu robót sprawdza się zgodność wykonania z dokumentacją, położenie rurociągu, warunki odbiorowe oraz dane potrzebne do dalszych etapów inwestycji.
.jpg)
Schemat technologii mikrotunelingu: prowadzenie maszyny z komory startowej, przeciskanie rur oraz wykonanie rurociągu w zaprojektowanej osi.
Porównanie
Mikrotuneling a przewierty HDD
Obie metody należą do technologii bezwykopowych, ale stosuje się je w innych warunkach. Dobór rozwiązania powinien wynikać z geometrii trasy, wymaganej dokładności, rodzaju rurociągu i warunków terenowych.
Mikrotuneling
Gdy liczy się precyzja
Mikrotuneling jest wybierany przede wszystkim tam, gdzie kluczowa jest dokładność prowadzenia rurociągu, zwłaszcza przy kanalizacji grawitacyjnej i zadaniach wykonywanych z komory do komory.
HDD
Gdy liczy się długość przejścia
Horyzontalne przewierty sterowane HDD stosuje się najczęściej przy długich przekroczeniach pod rzekami, drogami, torami i przeszkodami terenowymi.
Dobór rozwiązania
Co decyduje o możliwości wykonania mikrotunelingu?
Przed rozpoczęciem prac trzeba ocenić warunki techniczne i terenowe. W mikrotunelingu szczególne znaczenie mają komory, spadek, średnica, rodzaj gruntu oraz istniejąca infrastruktura.
Parametry rurociągu
Średnica, materiał rur, długość przejścia, głębokość posadowienia i wymagany spadek mają bezpośredni wpływ na dobór urządzeń oraz organizację robót.
Warunki gruntowe
Rodzaj gruntu, poziom wód gruntowych i ryzyko kolizji wpływają na sposób prowadzenia prac, dobór maszyny oraz zabezpieczenie komór.
Dostępny teren
Miejsce na komorę startową, komorę odbiorczą, zaplecze, transport rur i obsługę urządzeń musi zostać ocenione przed rozpoczęciem inwestycji.
Zastosowania branżowe
Dla jakich inwestycji wykonujemy mikrotuneling?
Technologia jest wykorzystywana przy inwestycjach infrastrukturalnych, w których potrzebne jest dokładne i bezwykopowe wykonanie rurociągu pod przeszkodą.
Kanalizacja
Budowa kanalizacji grawitacyjnej, kolektorów, rurociągów technologicznych i odcinków wymagających precyzyjnego spadku.
Wodociągi
Przejścia dla rurociągów wodociągowych pod drogami, torami, zabudową lub istniejącą infrastrukturą techniczną.
Infrastruktura miejska
Realizacje w miejscach, gdzie trzeba ograniczyć wykopy, utrudnienia w ruchu, ingerencję w nawierzchnię i wpływ robót na otoczenie.
Zaplecze
Sprzęt i doświadczenie wykonawcze
W mikrotunelingu liczy się nie tylko sama metoda, ale także przygotowanie komór, dobór rur, kontrola procesu i doświadczenie zespołu w pracy w ograniczonych warunkach.
Zaplecze maszynowe
Odpowiednie urządzenia, zaplecze robót i organizacja procesu pozwalają prowadzić mikrotuneling w sposób kontrolowany i dopasowany do warunków inwestycji.
Zobacz park maszyn →
Realizacje bezwykopowe
Doświadczenie wykonawcze jest szczególnie ważne przy pracach pod drogami, torami, sieciami i w terenie miejskim, gdzie margines błędu jest ograniczony.
Zobacz realizacje →
Dane do wyceny
Co przesłać do analizy mikrotunelingu?
Do wstępnej oceny potrzebne są dane techniczne, terenowe i projektowe. Dzięki nim można określić, czy mikrotuneling jest właściwą metodą dla planowanego zadania.
Dokumentacja projektowa
Trasa, profil, długość przejścia, średnica, materiał rur, wymagany spadek, głębokość posadowienia i rodzaj medium.
Warunki lokalne
Mapa sytuacyjna, opis przeszkody, uzbrojenie terenu, ograniczenia terenowe oraz dostęp do miejsca wykonania komór.
Geotechnika
Dokumentacja geotechniczna, poziom wód gruntowych, rodzaj gruntu i informacje o warunkach mogących wpłynąć na prowadzenie robót.
FAQ
Najczęstsze pytania o mikrotuneling
Poniżej znajdują się odpowiedzi na podstawowe pytania dotyczące technologii mikrotunelingu.
Do czego służy mikrotuneling?
Mikrotuneling służy do bezwykopowej budowy rurociągów, szczególnie tam, gdzie wymagana jest precyzja prowadzenia osi i spadku, np. przy kanalizacji grawitacyjnej.
Czym mikrotuneling różni się od HDD?
Mikrotuneling jest zwykle wybierany przy zadaniach wymagających bardzo dokładnego prowadzenia rurociągu z komory do komory. HDD częściej stosuje się przy długich przekroczeniach pod przeszkodami terenowymi.
Czy mikrotuneling wymaga komór?
Tak. Prace prowadzi się z komory startowej do komory odbiorczej, dlatego możliwość ich wykonania i dostępny teren są ważnym elementem analizy technicznej.
Jakie dane są potrzebne do wyceny?
Potrzebna jest trasa, profil, średnica, materiał rur, długość przejścia, wymagany spadek, dokumentacja geotechniczna, mapa sytuacyjna i informacje o dostępności terenu.
Kontakt
Potrzebujesz wykonać mikrotuneling?
Prześlij trasę, profil, średnicę, materiał rur, wymagany spadek, lokalizację i dane geotechniczne. Pomożemy ocenić możliwość wykonania robót i dobrać właściwe rozwiązanie.
