Mikrotunel
Zaplecze do precyzyjnego mikrotunelingu

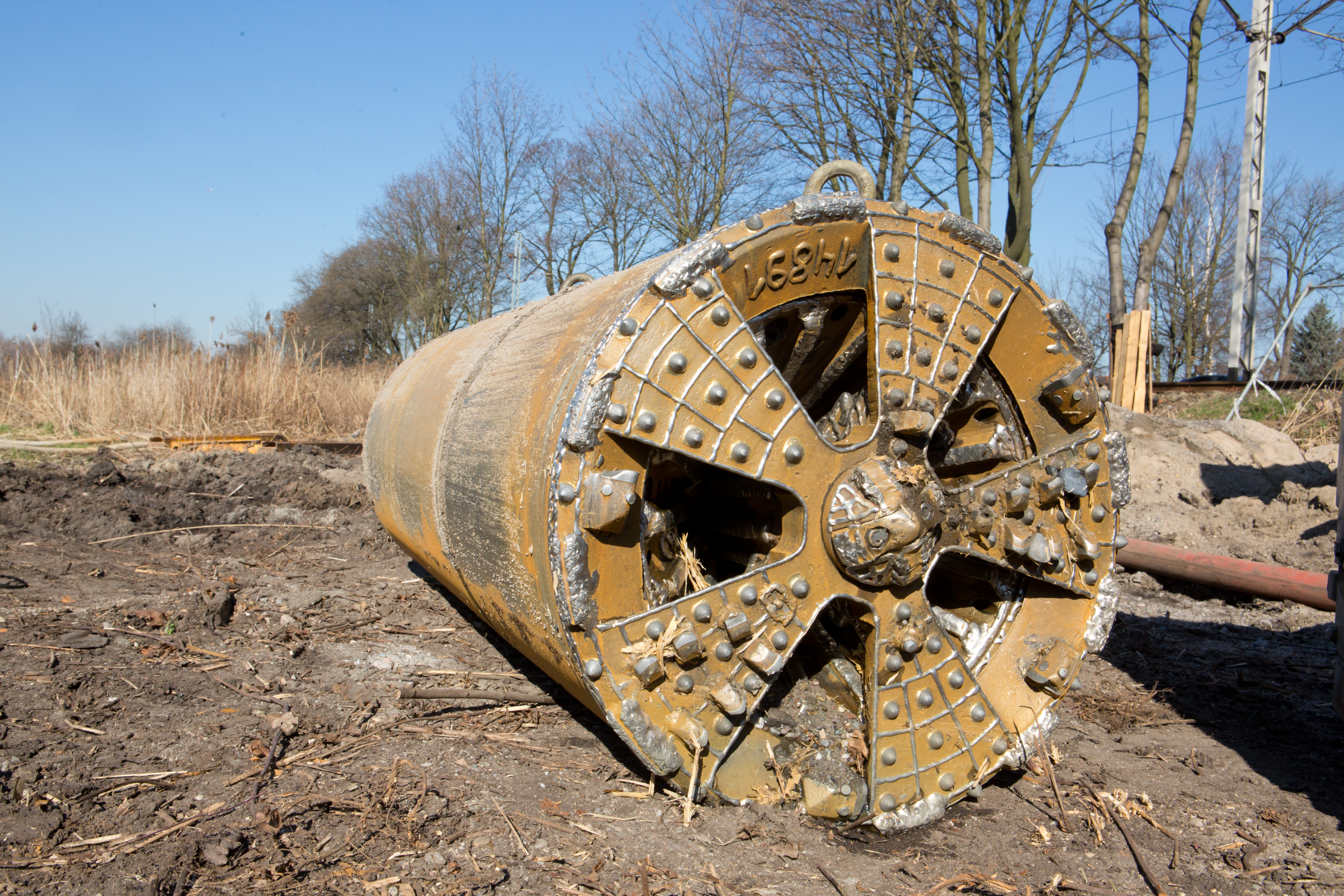

Mikrotuneling to technologia dla zadań, w których rurociąg musi być prowadzony z dużą dokładnością osi i spadku. NAWITEL WROCŁAW wykorzystuje głowice mikrotunelowe typu AVN dobierane do średnicy rury, warunków gruntowych oraz wymagań konkretnej inwestycji.
Strona pokazuje zaplecze techniczne wykorzystywane przy przeciskach Pipe Jacking — bez przedstawiania samej głowicy jako całego systemu. Ostateczny dobór rozwiązania zawsze wynika z dokumentacji, geologii, komór technologicznych i parametrów rurociągu.
Co decyduje o doborze mikrotunelingu?
Ta strona nie jest katalogiem maszyn. Ma pokazać, jakie elementy techniczne wpływają na dobór głowicy i organizację prac.
Projektowana geometria
Oś, spadek i długość odcinka muszą być możliwe do utrzymania przy założonych warunkach realizacji.
Warunki gruntowo-wodne
Geologia, poziom wód i możliwe przeszkody w trasie wpływają na dobór głowicy oraz sposób prowadzenia przecisku.
Komory technologiczne
Dostępność miejsca, wymiary komór i organizacja zaplecza są równie ważne jak sama średnica rurociągu.
Parametry głowic mikrotunelowych
Parametry głowic pomagają wstępnie określić możliwy zakres realizacji. Ostateczny dobór rozwiązania wymaga analizy dokumentacji, średnicy i materiału rury, warunków gruntowo-wodnych, długości odcinka oraz geometrii komór technologicznych.
AVN400XC
Zakres średnic rur: DN400–DN500
Średnica zewnętrzna maszyny: 565 mm
Maksymalny moment obrotowy: 13,4 kNm
Rekomendowana długość odcinka: do 100 m
AVN600XC
Zakres średnic rur: DN600
Średnica zewnętrzna maszyny: 780 mm
Maksymalny moment obrotowy: 33,5 kNm
Rekomendowana długość odcinka: do 140 m
AVN800XC
Zakres średnic rur: DN700–DN800
Średnica zewnętrzna maszyny: 975 mm
Maksymalny moment obrotowy: 55 kNm
Rekomendowana długość odcinka: do 150 m
Komory, głowica i prowadzenie przecisku

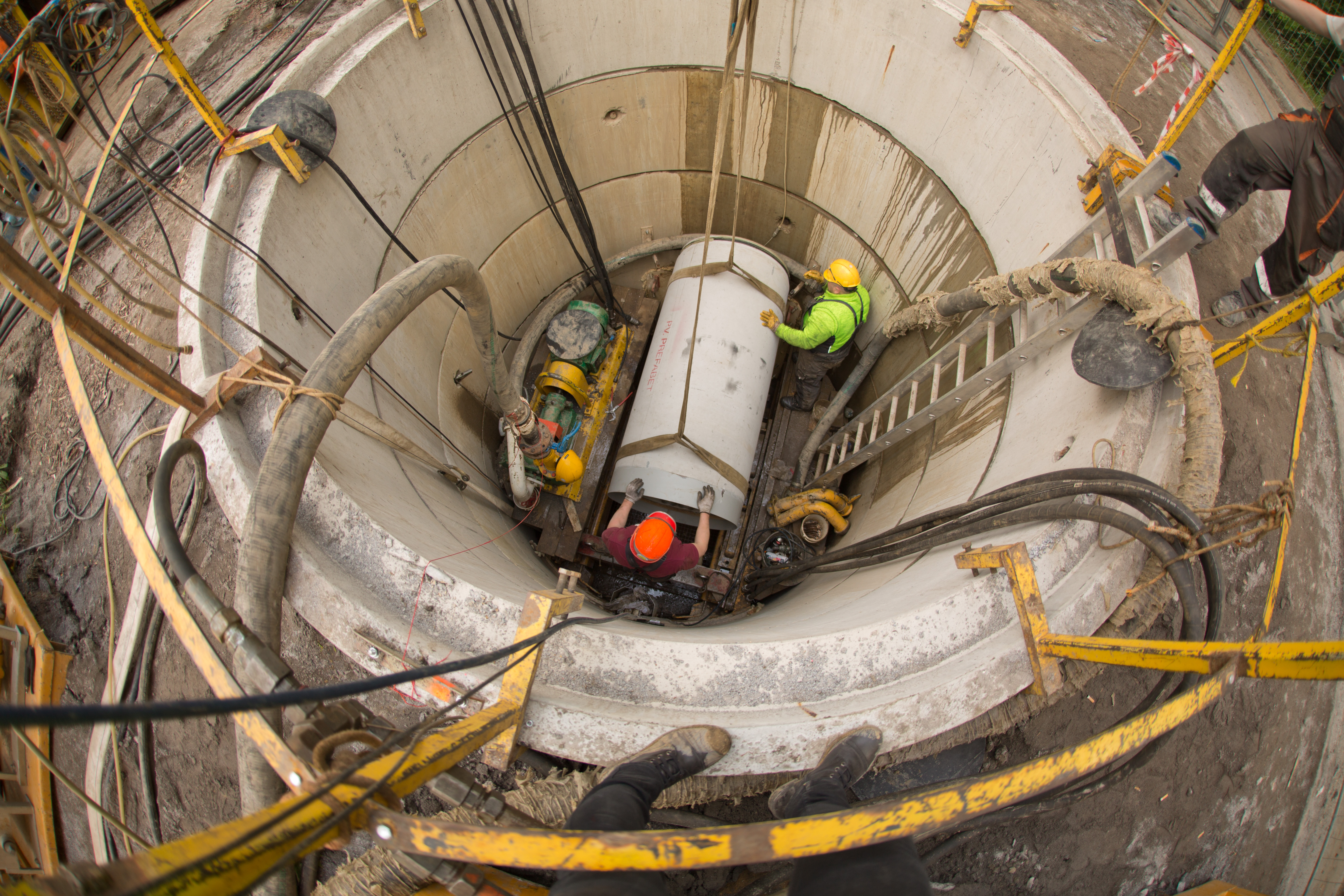

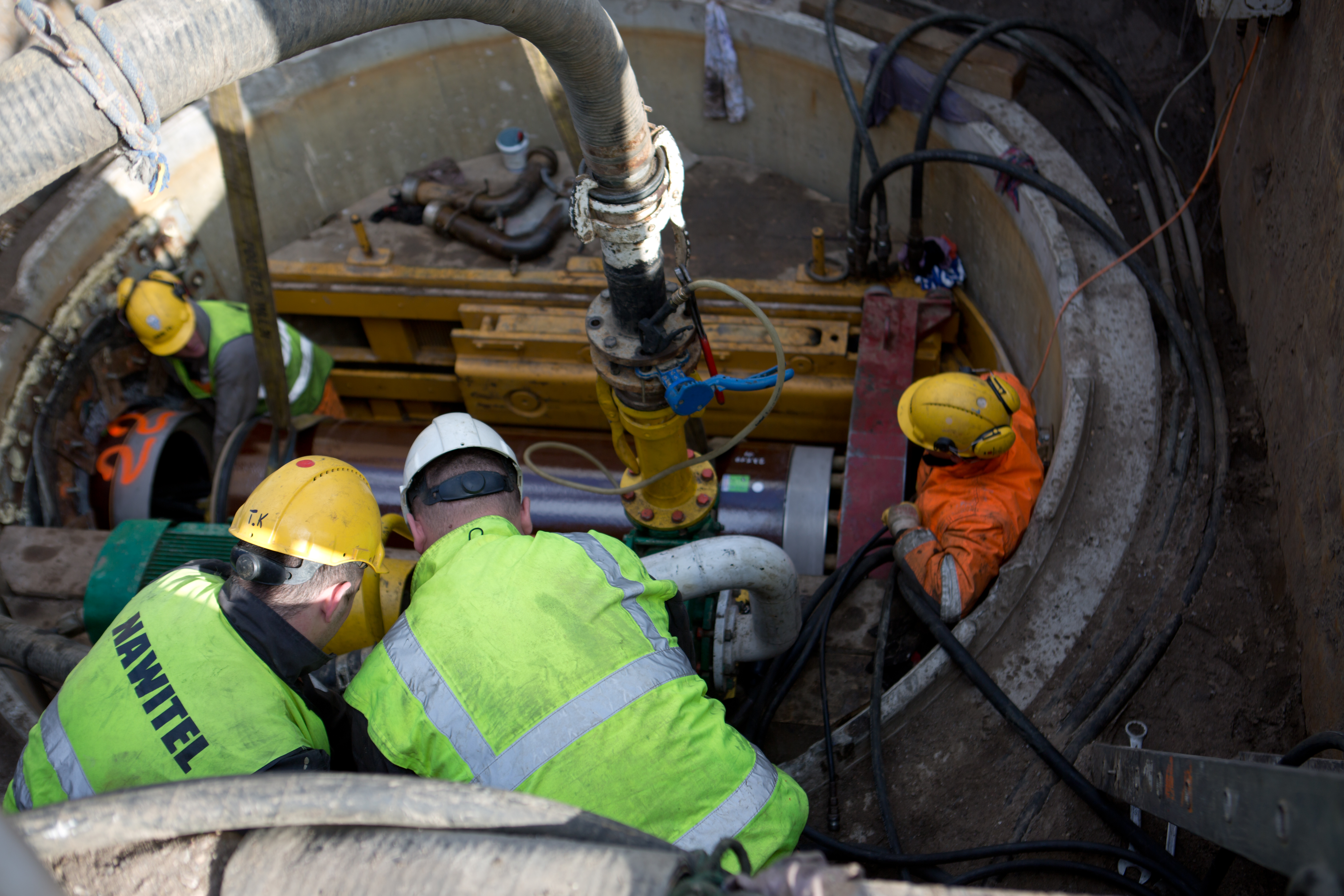

Mikrotuneling wymaga przygotowania komory startowej, komory odbiorczej, doboru głowicy oraz zaplecza do prowadzenia i kontroli przecisku. Parametry sprzętu muszą być powiązane z projektem, geologią i wymaganiami dotyczącymi dokładności rurociągu.
.jpg)
Gdy liczy się dokładność osi i spadku
Mikrotuneling jest szczególnie przydatny tam, gdzie rurociąg musi być prowadzony z dużą dokładnością, a prace mają odbywać się bez rozkopywania całej trasy. Dotyczy to między innymi przejść pod drogami, torowiskami, uzbrojonym terenem i istniejącą infrastrukturą.
Kanalizacja grawitacyjna
Mikrotuneling jest często analizowany przy rurociągach, gdzie ważne jest zachowanie osi i spadku na całym odcinku.
Przejścia pod infrastrukturą
Metoda sprawdza się przy przejściach pod drogami, torami, zabudową i uzbrojeniem, gdy ograniczenie wykopów ma duże znaczenie.
Porównanie metod
Jeżeli inwestycja wymaga dłuższego przekroczenia albo innego sposobu prowadzenia rurociągu, warto porównać HDD i poziome przewierty sterowane.
Zobacz HDD →Co sprawdzamy przed realizacją?
Dobór sprzętu do mikrotunelingu wymaga analizy technicznej, ponieważ sama średnica rury nie wystarcza do oceny możliwości wykonania przecisku.
Parametry rurociągu
Średnica, materiał, długość odcinka, wymagany spadek, funkcja sieci oraz wymagania odbiorowe.
Warunki gruntowe
Rodzaj gruntu, poziom wód gruntowych, przeszkody w trasie oraz ryzyko kolizji z istniejącym uzbrojeniem.
Komory i organizacja placu
Możliwość przygotowania komory startowej i odbiorczej, dostęp dla sprzętu oraz bezpieczna organizacja zaplecza.
