Horyzontalne przewierty sterowane HDD
Horyzontalne przewierty sterowane HDD to technologia bezwykopowa stosowana przy wykonywaniu długich przekroczeń pod rzekami, drogami, liniami kolejowymi, terenami zurbanizowanymi oraz istniejącą infrastrukturą.
NAWITEL WROCŁAW realizuje przewierty HDD dla gazociągów, wodociągów, kanalizacji tłocznej, rurociągów osłonowych, kabli energetycznych i światłowodów. Dobieramy sprzęt, trajektorię, system płuczkowy i organizację prac do warunków konkretnej inwestycji.

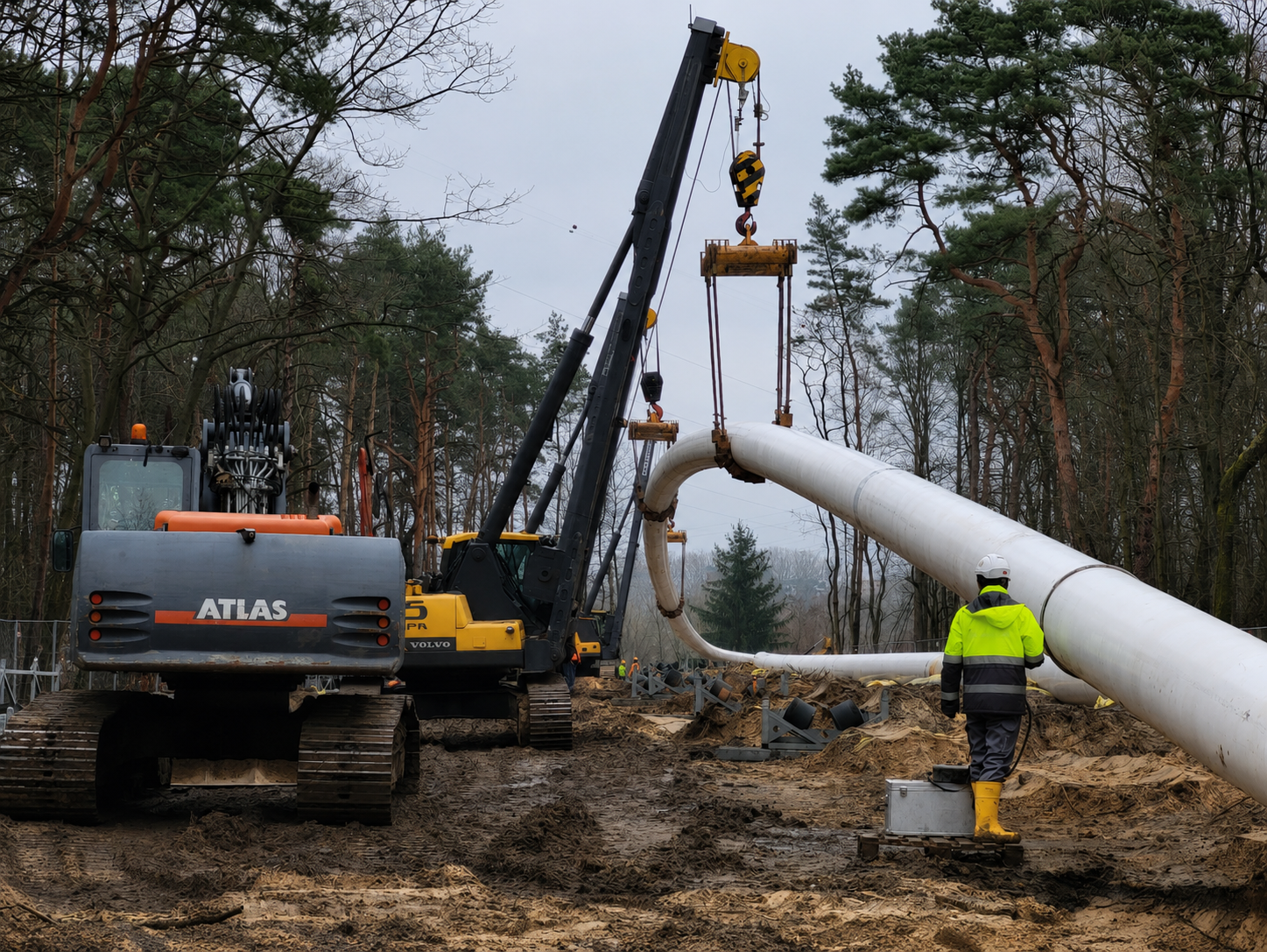

Przygotowanie rurociągu do przewiertu HDD.
Długie przejścia
przekroczenia pod przeszkodami terenowymi bez wykopu otwartego
Duże średnice
rurociągi technologiczne, osłonowe i przesyłowe
Pełna analiza
dobór trajektorii, sprzętu, płuczki i organizacji robót
Zastosowanie
Kiedy stosuje się przewierty HDD?
HDD wybiera się wtedy, gdy trzeba przeprowadzić rurociąg lub instalację pod przeszkodą bez wykonywania wykopu otwartego. Technologia pozwala ograniczyć ingerencję w teren, ruch drogowy, środowisko i istniejącą infrastrukturę.
Przekroczenia rzek i cieków wodnych
HDD pozwala prowadzić rurociągi pod korytami rzek, wałami, terenami podmokłymi i obszarami, gdzie odkryty wykop byłby technicznie trudny albo środowiskowo niekorzystny.
Przejścia pod drogami i torami
Technologia umożliwia wykonanie przekroczeń pod drogami, autostradami, liniami kolejowymi i placami bez konieczności rozkopywania nawierzchni i długotrwałego zamykania ruchu.
Teren zurbanizowany i infrastruktura
Przewierty HDD stosuje się w miejscach, gdzie występują kolizje z istniejącym uzbrojeniem terenu, zabudową, ograniczonym dostępem do pasa robót lub wysokimi wymaganiami organizacyjnymi.
Zakres prac
Dla jakich sieci wykonujemy przewierty HDD?
Horyzontalne przewierty sterowane znajdują zastosowanie w wielu branżach infrastrukturalnych. O końcowym doborze technologii decydują parametry projektu, warunki gruntowe i wymagania inwestora.
Gazociągi
Przekroczenia dla gazociągów przesyłowych i dystrybucyjnych, w tym odcinki o dużych długościach, większych średnicach i podwyższonych wymaganiach bezpieczeństwa.
Wodociągi i kanalizacja tłoczna
Przewierty dla sieci wodociągowych, kanalizacji tłocznej, rurociągów technologicznych oraz instalacji prowadzonych pod przeszkodami terenowymi.
Energetyka i telekomunikacja
Przejścia dla kabli energetycznych, światłowodów, kanalizacji kablowej, rur osłonowych i infrastruktury technicznej wymagającej bezpiecznego przeprowadzenia pod przeszkodą.
Etapy HDD
Etapy realizacji przewiertu sterowanego
Proces wykonania przewiertu HDD przebiega etapowo: od wiercenia pilotażowego, przez poszerzanie otworu, aż po wciągnięcie rury przewodowej. Każdy etap wymaga kontroli parametrów, trajektorii oraz warunków w otworze.
Etap I
Wiercenie pilotażowe
Podczas pierwszego etapu wykonuje się otwór pilotażowy po zaprojektowanej trajektorii. Narzędzie urabiające dobierane jest do warunków gruntowych — w lżejszych gruntach stosuje się rozwiązania do urabiania hydromonitorowego, a w trudniejszych warunkach narzędzia umożliwiające skuteczniejsze rozluźnianie lub kruszenie warstwy.
Trajektorię wiercenia kontroluje się przy pomocy systemów nawigacyjnych, które pozwalają prowadzić przewiert zgodnie z dokumentacją projektową. Urobek powstały podczas wiercenia jest wynoszony przez płuczkę wiertniczą.
.jpg)
Wiercenie pilotażowe prowadzone po zaprojektowanej trajektorii.
.jpg)
Poszerzanie otworu po wykonaniu przewiertu pilotażowego.
Etap II
Poszerzanie otworu
Po wykonaniu otworu pilotażowego następuje jego rozwiercanie do średnicy umożliwiającej bezpieczne wciągnięcie rury. Średnica poszerzenia zależy od średnicy instalowanego rurociągu, rodzaju gruntu, długości przewiertu i wymagań technologicznych.
Stabilność otworu, transport urobku i ograniczenie tarcia wspierają odpowiednio dobrane systemy płuczkowe. Parametry płuczki i proces rozwiercania są dobierane do warunków konkretnej inwestycji.
Etap III
Wciąganie rury przewodowej
Ostatnim etapem jest wciąganie rury przewodowej do przygotowanego otworu. Rura jest połączona z przewodem wiertniczym przy pomocy głowicy do wciągania rur, a przed nią może pracować rozwiertak utrzymujący właściwe warunki w otworze.
Dodatki płuczkowe pomagają ograniczyć tarcie pomiędzy rurą a ścianą otworu, co ma znaczenie zwłaszcza przy dłuższych przewiertach i większych średnicach. Przebieg instalacji zależy od geometrii trasy, materiału rury oraz warunków gruntowych.
Wciąganie rury przewodowej do przygotowanego otworu.
Dobór technologii
Co decyduje o możliwości wykonania przewiertu HDD?
Nie każde przekroczenie powinno być wykonywane w tej samej technologii. Przed rozpoczęciem prac trzeba ocenić warunki techniczne, ograniczenia terenu i ryzyka wykonawcze.
Najważniejsze parametry
Pod uwagę bierzemy długość przewiertu, promienie gięcia, średnicę i materiał rury, rodzaj medium, geometrię trasy, dostępny teren, przeszkody terenowe, rodzaj gruntu i poziom wód gruntowych.
Znaczenie zaplecza technicznego
Dla powodzenia przewiertu znaczenie ma nie tylko wiertnica, ale również dobór narzędzi, systemu płuczkowego, nawigacji, zaplecza montażowego oraz doświadczenia zespołu wykonawczego.
Zobacz park maszyn HDD →
Realizacje
Doświadczenie w długich i wymagających przekroczeniach
W dorobku NAWITEL znajdują się przewierty HDD pod rzekami, terenami leśnymi i infrastrukturą komunikacyjną. Parametry wykonanych zadań potwierdzają możliwości techniczne i organizacyjne firmy.
Rzeka Ina
Przekroczenie 1700 m
Przewiert HDD z zastosowaniem rury stalowej Ø219,1 mm dla światłowodu. Oś przewiertu prowadzona była na zagłębieniu 72 m.
Rzeka Wisła
Przekroczenie 1342 m
Przekroczenie pod Wisłą dla gazociągu przesyłowego z zastosowaniem rury stalowej Ø711 mm. Zagłębienie osi przewiertu wyniosło 45 m.
Teren leśny
Przekroczenie 1335 m
Przewiert dla gazociągu przesyłowego z rurą stalową Ø323,9 mm, obejmujący zmianę azymutu przy dużym promieniu prowadzenia.
Zobacz więcej realizacji →
Dane do wyceny
Co przesłać do wstępnej analizy przewiertu HDD?
Im dokładniejsze dane wejściowe, tym sprawniej można ocenić wykonalność, dobrać technologię i określić zakres robót.
Dane techniczne
Długość przewiertu, średnica i materiał rury, liczba rur, rodzaj medium, wymagania dotyczące osłony lub przewodu właściwego.
Dane terenowe
Lokalizacja, mapa sytuacyjna, opis przeszkody, dostępny teren pod wiertnicę i rurociąg oraz informacje o ograniczeniach organizacyjnych.
Dane geotechniczne
Dokumentacja geotechniczna, poziom wód gruntowych, rodzaj gruntu, przewidywane kolizje i dane o istniejącej infrastrukturze.
FAQ
Najczęstsze pytania o przewierty HDD
Poniżej znajdują się podstawowe informacje przydatne przy planowaniu przewiertu sterowanego HDD.
Do czego służy technologia HDD?
Technologia HDD służy do bezwykopowego wykonywania przekroczeń pod przeszkodami terenowymi, takimi jak rzeki, drogi, linie kolejowe, zabudowa i istniejąca infrastruktura.
Od czego zależy dobór wiertnicy HDD?
Dobór wiertnicy zależy od długości przewiertu, średnicy rurociągu, rodzaju gruntu, wymaganej siły uciągu, promieni gięcia i warunków organizacyjnych na placu budowy.
Czy przewiert HDD wymaga dokumentacji geotechnicznej?
Dokumentacja geotechniczna jest bardzo ważna, ponieważ rodzaj gruntu i warunki wodne wpływają na dobór technologii, płuczki, narzędzi oraz ocenę ryzyka wykonawczego.
Jakie dane są potrzebne do wyceny przewiertu HDD?
Potrzebne są przede wszystkim: lokalizacja, długość przekroczenia, średnica i materiał rury, rodzaj medium, mapa sytuacyjna, dane geotechniczne i informacje o przeszkodzie.
