Poziome Przewierty Sterowane

Park maszyn WPS

Wiertnice do poziomych przewiertów sterowanych

NAWITEL dysponuje zestawami WPS-50 i WPS-80 przeznaczonymi do wykonywania krótszych, kontrolowanych przejść bezwykopowych pomiędzy komorą startową i odbiorczą.

Dobór zestawu zależy od średnicy i materiału rury, długości przejścia, geologii, poziomu wód gruntowych, wymiarów komór oraz wymaganej geometrii projektowanej trasy.

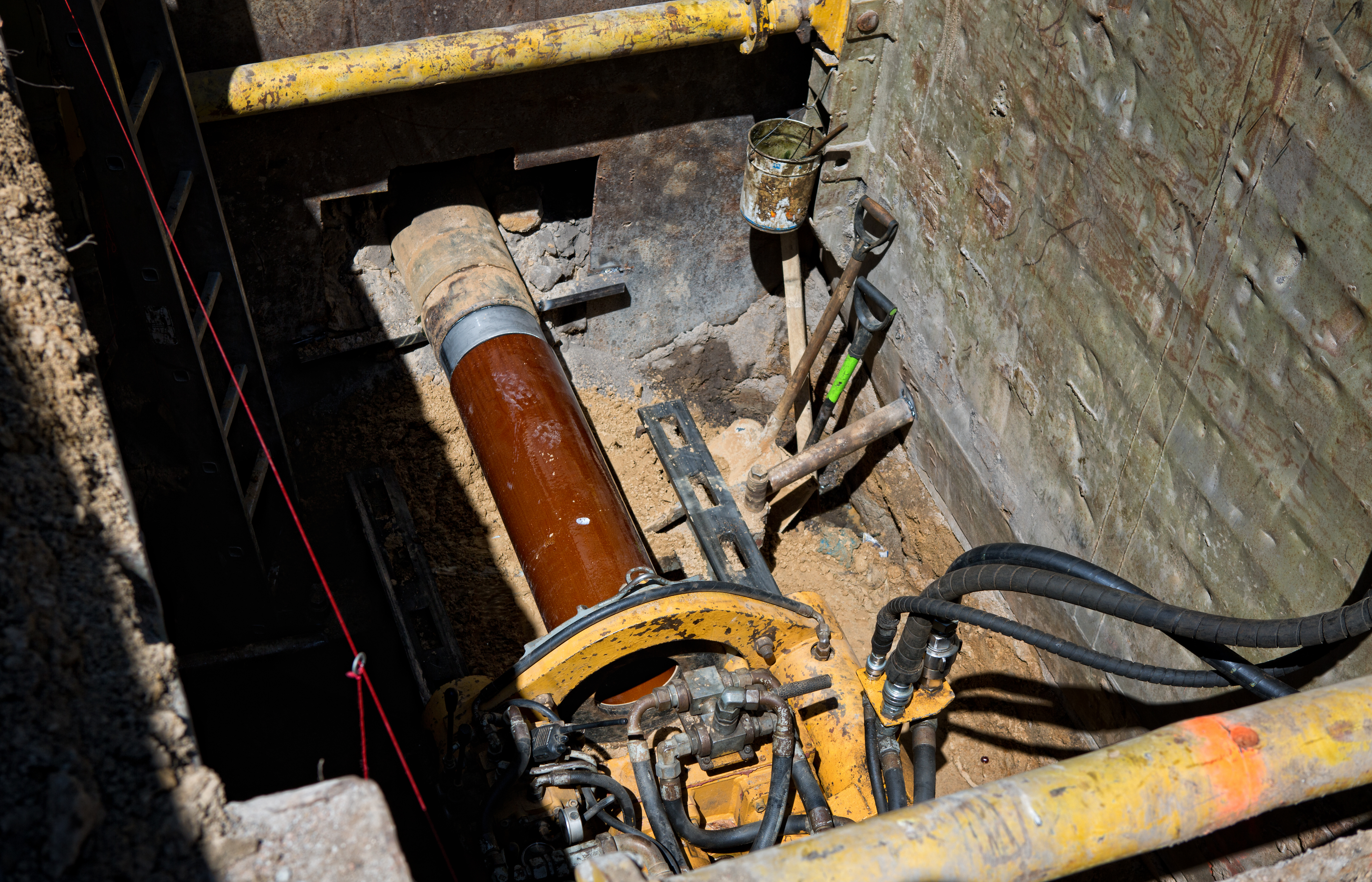

Poziomy przewiert sterowany WPS wykonywany z komory roboczej przez NAWITEL
WPS-50 i WPS-80

Dwa zestawy — jeden park maszynowy WPS

Zestaw dobieramy do konkretnego zadania. WPS-50 obsługuje mniejszy zakres średnic, natomiast WPS-80 zapewnia większą siłę wciskania, większy moment obrotowy i możliwość pracy z rurami o większych średnicach.

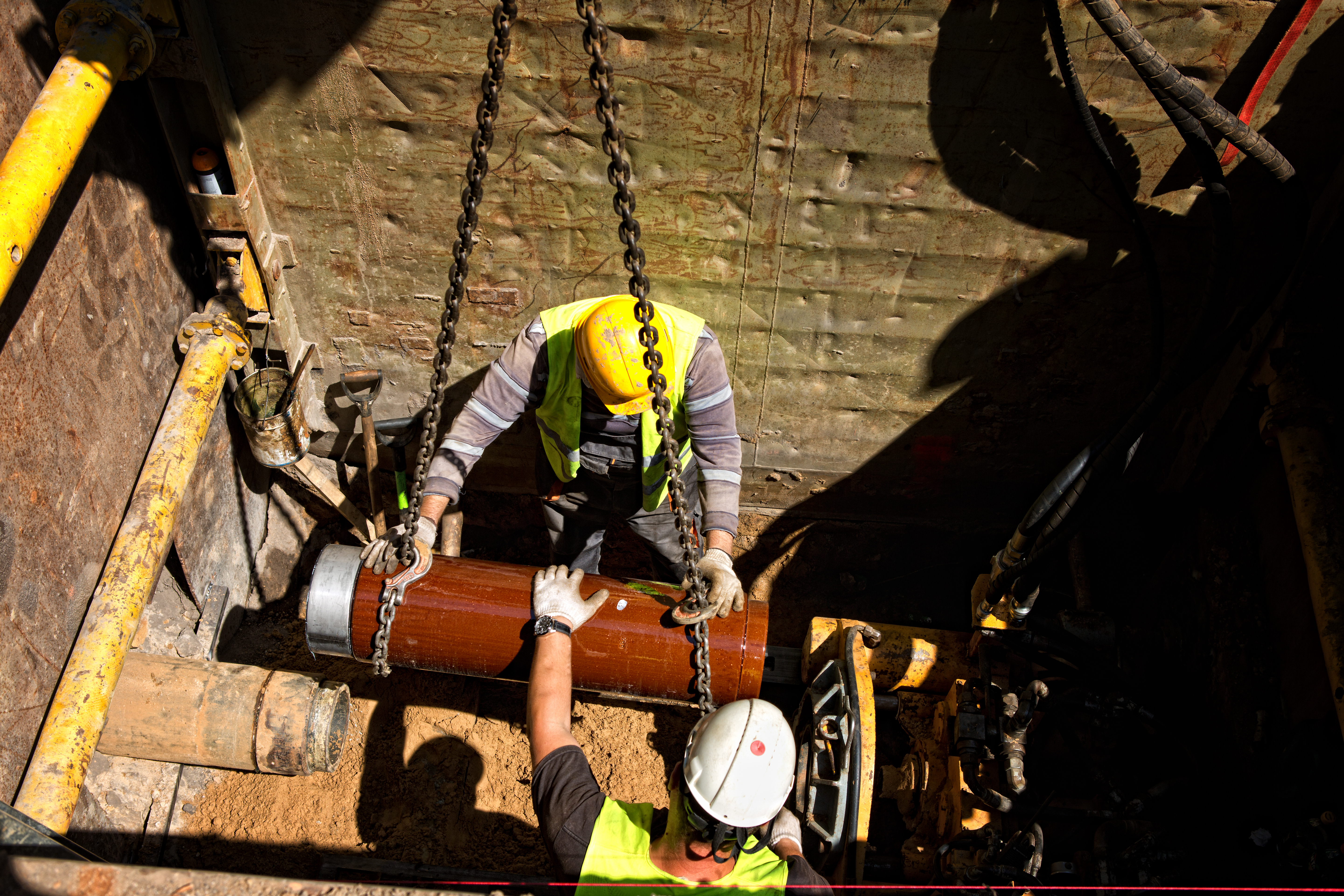

Wiertnica do poziomych przewiertów sterowanych WPS w parku maszyn NAWITEL
Zakres parku WPS
Zakres rur Ø200–820 mm
Długość przejścia do 65 m
Zestawy WPS-50 / WPS-80
Sposób pracy komora startowa → komora odbiorcza
Porównanie techniczne

Parametry zestawów WPS-50 i WPS-80

Zestawienie pozwala wstępnie porównać możliwości obu maszyn. Ostateczny dobór wymaga analizy całego projektowanego przejścia.

Parametr
WPS-50
WPS-80
Zakres średnic zewnętrznych rur
Ø200–510 mm
Ø200–820 mm
Maksymalna długość odcinka
55 m
65 m
Maksymalna siła wciskania
680 kN
1400 kN
Maksymalny moment obrotowy
14 kNm
24 kNm
Długość rur przeciskowych
1 / 2 / 3 m
1 / 2 / 3 m
Komory technologiczne

Wymiary komory nadawczej i odbiorczej

Wymiary komór zależą przede wszystkim od długości zastosowanych rur przeciskowych, dlatego nie rozdzielamy ich na WPS-50 i WPS-80. Poniższe zestawienie przedstawia wymagania dla rur o długości 1 m i 2 m.

Długość rury przeciskowej
Komora nadawcza
Komora odbiorcza
Studnia [mm]
Szalunek [m]
Studnia [mm]
Szalunek [m]
1 m
Ø2500
3,2 × 2,5
Ø1500
2,0 × 1,5
2 m
Ø3700
3,7 × 2,5
Ø1500
2,0 × 1,5

Tabela wymiarów komór obejmuje rury przeciskowe o długości 1 m i 2 m. Dla innych długości rur oraz przy szczególnych warunkach realizacji wymiary komór należy ustalić indywidualnie. Ostateczne wymagania zależą również od średnicy rurociągu, warunków gruntowo-wodnych i organizacji robót.

Dobór zestawu

Co sprawdzamy przed wyborem WPS-50 albo WPS-80?

Sama średnica rury nie przesądza o wyborze maszyny. Przy doborze zestawu analizujemy cały układ przejścia i warunki jego wykonania.

01 — Rurociąg średnica, materiał, długość i rodzaj sieci
02 — Trasa profil, rzędne, geometria i wymagania projektowe
03 — Grunt i woda geologia, poziom wód gruntowych i możliwe kolizje
04 — Komory wymiary, dostęp, ustawienie maszyny i transport rur

W przypadku wysokiego poziomu wód gruntowych lub trudnych warunków geologicznych możliwość zastosowania WPS wymaga indywidualnej analizy technologicznej.

Dobór technologii

Kiedy WPS, a kiedy HDD lub mikrotuneling?

WPS jest jedną z technologii bezwykopowych wykorzystywanych przez NAWITEL. Przy innych długościach, średnicach lub wymaganiach dotyczących dokładności korzystniejsze może być zastosowanie innej metody.

WPS

Krótsze przejścia pomiędzy komorami

Rozwiązanie dla kontrolowanych przejść lokalnych w zakresie odpowiadającym możliwościom zestawów WPS-50 i WPS-80.

Poznaj technologię WPS →
HDD

Długie przekroczenia

HDD stosujemy przy dłuższych przejściach pod rzekami, drogami, liniami kolejowymi i innymi dużymi przeszkodami terenowymi.

Poznaj HDD →
PIPE JACKING

Wysoka kontrola osi i spadku

Mikrotuneling analizujemy w zadaniach, w których kluczowe jest bardzo precyzyjne prowadzenie rurociągu.

Poznaj mikrotuneling →
Analiza projektu

Masz projekt pod WPS?

Prześlij podstawową dokumentację. Na jej podstawie możemy wstępnie ocenić możliwość realizacji i dobrać odpowiedni zestaw.

01 PZT / plan sytuacyjny
02 Profil projektowanego przejścia
03 Dokumentacja gruntowa
04 Średnica i materiał rury
