ParaTrack 2

SYSTEM NAMIERZANIA ParaTrack2



System ten umożliwia orientację sondy pomiarowej pod powierzchnią ziemi podczas wykonywania przewiertu pilotowego. Poprzez układ magnetycznych i grawitacyjnych czujników umieszczonych w sondzie wykorzystując ziemskie pole magnetyczne dokonuje się pomiaru inklinacji i azymutu czoła narzędzia wiertniczego w miarę postępu wiercenia. Dodatkowo dzięki odpowiedniemu podsystemowi poprzez wytworzenie sztucznego pola magnetycznego dokonuje się weryfikacji pomiarów położenia sondy.



Podstawowe parametry:



Producent: Vector Magnetics

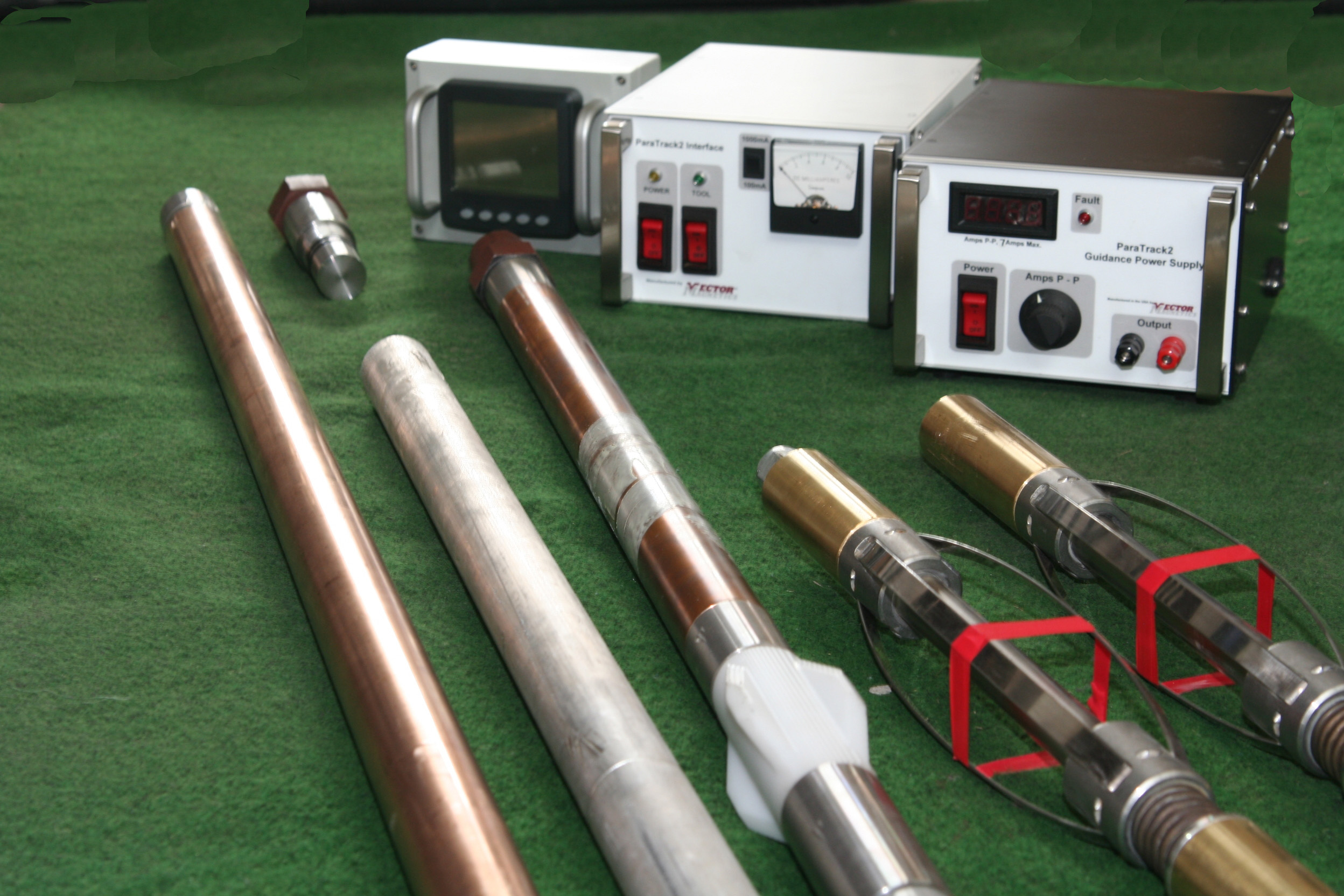

Główne elementy systemu:

  • sonda zasilana kablem
  • interface
  • konsola dla wiertacza
  • laptop z oprogramowaniem do kontroli systemu
  • manometr wgłębny
  • selenoid

Zakres pomiarowy: max. 5 000 m

Dokładność pomiaru: Nachylenie - +/- 0,1°   Azymut - +/- 0,4°  Czoło narzędzia - +/- 0,5°
