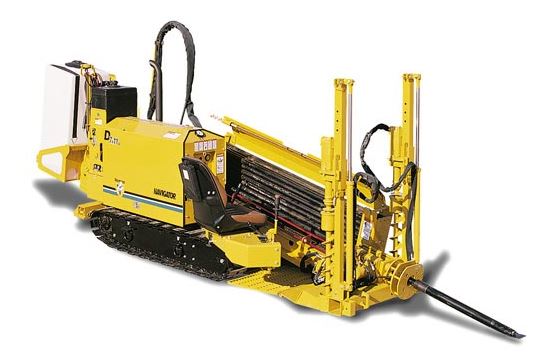

Vermeer Navigator D7x11
Vermeer Navigator D7x11A
Vermeer Navigator D7x11A to najmniejsza wiertnica HDD w naszym parku maszynowym, przeznaczona do krótkich przewiertów sterowanych w miejscach o ograniczonej przestrzeni roboczej.
Maszyna sprawdza się przy lokalnych przejściach pod drogami, chodnikami, wjazdami i uzbrojonym terenem, gdzie liczą się niewielkie gabaryty sprzętu oraz sprawna organizacja prac.
Wiertnica HDD w parku maszynowym NAWITEL WROCŁAW.
Vermeer Navigator D7x11A w skrócie
To bardzo mała wiertnica HDD do najkrótszych przejść i prac w miejscach, gdzie duży zestaw nie ma odpowiednich warunków organizacyjnych.
3,5 t
1 500 Nm
do ok. 60 m
do Ø 160 mm
Parametry maszyny oraz zakres wykonawczy
Poniższe informacje pomagają wstępnie ocenić klasę wiertnicy. Ostateczna możliwość zastosowania zależy od dokumentacji, geologii, średnicy i materiału rury oraz organizacji placu budowy.
Dane techniczne
Siła uciągu / pchania: 3,5 t
Maksymalny moment obrotowy: 1 500 Nm
Wymiary: 4,0 m × 1,2 m
Żerdzie wiertnicze: długość 1,83 m
Promień gięcia żerdzi: 37 m
Kategoria: bardzo mała wiertnica HDD, kategoria I
Możliwości wykonawcze
Długość przewiertu: do ok. 60 m
Średnica rurociągu: do Ø 160 mm
Rodzaj rur: przede wszystkim rury PE, zgodnie z dokumentacją projektu
Zastosowanie: krótkie przewierty HDD w terenie miejskim, na małych placach budowy i w lokalizacjach o ograniczonej dostępności
Zestaw do krótkich przewiertów HDD
Vermeer Navigator D7x11A pracuje jako mały zestaw do krótkich przejść, w którym ważne są niewielkie gabaryty, szybka organizacja i kontrola przebiegu przewiertu.
Zaplecze transportowe
W skład zespołu wiertniczego wchodzi samochód ciężarowy Star ze specjalistyczną zabudową.
System płuczkowy
Zaplecze obejmuje przyczepę z zabudowanym systemem płuczkowym Vermeer MT300 oraz samochód dostawczy.
Nawigacja DigiTrak F2
Prowadzenie przewiertu wspiera system nawigacyjny DigiTrak F2, a zestaw obsługuje trzyosobowa brygada.
Kiedy rozważyć tę wiertnicę?
Vermeer Navigator D7x11A jest przeznaczona do krótkich przewiertów, szczególnie w miejscach, gdzie dostępna przestrzeń jest bardzo ograniczona.
Małe place budowy
Niewielkie gabaryty pomagają przy zadaniach w terenie miejskim, na wąskich działkach i w lokalizacjach o trudnym dostępie.
Krótkie przejścia
Zakres do ok. 60 m sprawdza się przy lokalnych przekroczeniach, po potwierdzeniu profilu, geologii i wymagań sieci.
Mniejsze średnice
Zakres do Ø 160 mm jest przeznaczony przede wszystkim dla krótkich instalacji z rur PE zgodnych z dokumentacją.
Zobacz także w parku maszyn HDD
Do pełnej oceny możliwości wykonania przewiertu warto sprawdzić listę wiertnic, systemy płuczkowe, nawigację oraz opis samej technologii HDD.
Wiertnice HDD
Lista wiertnic HDD w parku maszynowym NAWITEL WROCŁAW — od maszyn ciężkich po kompaktowe zestawy miejskie.
Wróć do listy wiertnic →Park maszyn HDD
Główna podstrona zaplecza HDD: wiertnice, systemy płuczkowe, systemy nawigacyjne i dobór zestawu do projektu.
Zobacz park HDD →Technologia HDD
Opis zastosowań, etapów wykonania i kryteriów doboru horyzontalnych przewiertów sterowanych.
Zobacz technologię HDD →Potrzebujesz dobrać wiertnicę HDD do planowanego przewiertu?
Prześlij długość przewiertu, średnicę i materiał rury, lokalizację, dokumentację geotechniczną oraz informacje o przeszkodzie. Pomożemy ocenić, czy Vermeer Navigator D7x11A będzie właściwym rozwiązaniem dla zadania.
