Mikrotuneling to precyzyjna technologia bezwykopowa stosowana przy budowie rurociągów, szczególnie tam, gdzie ważna jest dokładność prowadzenia, kontrola spadku oraz ograniczenie ingerencji w teren.

NAWITEL WROCŁAW wykonuje mikrotuneling dla inwestycji kanalizacyjnych, wodociągowych i infrastrukturalnych. Technologia sprawdza się pod drogami, torami, zabudową, istniejącym uzbrojeniem terenu oraz w miejscach, gdzie wykop otwarty byłby trudny, kosztowny lub uciążliwy.

Mikrotuneling NAWITEL - montaż rury w komorze startowej
01

Precyzja

Kontrola osi i spadku rurociągu.

02

Bez wykopu

Ograniczenie ingerencji w teren i istniejącą infrastrukturę.

03

Komory

Prowadzenie prac z komory startowej do komory odbiorczej.

Zastosowanie

Kiedy stosuje się mikrotuneling?

Mikrotuneling wybiera się przy zadaniach, w których wymagana jest duża dokładność wykonania rurociągu, kontrola spadku oraz bezpieczne przejście pod przeszkodą bez wykopu otwartego.

Kanalizacja grawitacyjna

Mikrotuneling bardzo dobrze sprawdza się przy budowie kanalizacji grawitacyjnej, gdzie istotne jest precyzyjne prowadzenie osi i zachowanie założonego spadku.

Drogi, tory i zabudowa

Technologia pozwala wykonywać przejścia pod drogami, liniami kolejowymi, placami, budynkami i istniejącą infrastrukturą bez rozkopywania powierzchni.

Teren miejski

Mikrotuneling jest szczególnie przydatny w terenie zurbanizowanym, gdzie ograniczona przestrzeń, kolizje i uciążliwość wykopu otwartego wymagają bezwykopowego rozwiązania.

Charakter technologii

Na czym polega mikrotuneling?

Prace prowadzone są z komory startowej w kierunku komory odbiorczej. Rurociąg jest przeciskany za maszyną, a cały proces odbywa się z kontrolą kierunku, parametrów pracy oraz warunków gruntowo-wodnych.

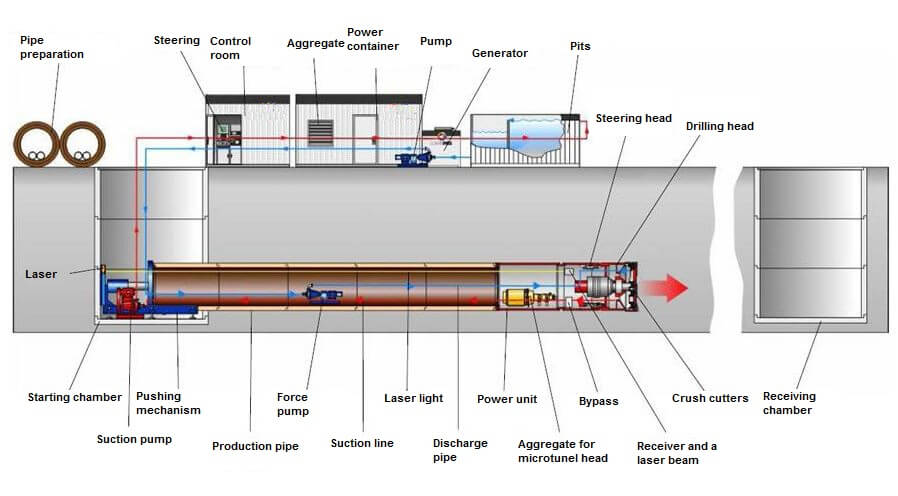

Schemat technologii mikrotunelingu NAWITEL z komorą startową, głowicą i rurami
01
Komora startowa — ustawienie maszyny i rozpoczęcie przejścia
02
Prowadzenie głowicy — kontrola osi i parametrów pracy
03
Przeciskanie rur — zabudowa kolejnych odcinków za maszyną
04
Komora odbiorcza — odbiór maszyny i zakończenie przejścia

Schemat przedstawia ogólną zasadę działania systemu mikrotunelowego. Konfiguracja zaplecza i obiegu technologicznego jest każdorazowo dobierana do warunków konkretnej realizacji.

Etapy realizacji

Jak przebiega realizacja mikrotunelingu?

Mikrotuneling wymaga dobrego przygotowania technicznego. Kluczowe są: analiza dokumentacji, przygotowanie komór, dobór rur, prowadzenie maszyny oraz bieżąca kontrola osi i spadku rurociągu.

Etap I

Analiza dokumentacji i warunków gruntowych

Analizujemy trasę, profil, głębokość posadowienia, średnicę rurociągu, wymagany spadek, warunki gruntowo-wodne, istniejące uzbrojenie terenu oraz możliwość wykonania komory startowej i odbiorczej.

Etap II

Przygotowanie komory startowej i odbiorczej

Komory muszą umożliwiać bezpieczne ustawienie urządzeń, wprowadzanie rur, obsługę procesu przeciskania oraz odbiór maszyny po zakończeniu przejścia.

Etap III

Prowadzenie mikrotunelingu

Maszyna wykonuje przejście w zaprojektowanej osi, a kolejne odcinki rur są przeciskane za nią z kontrolą parametrów pracy, kierunku, spadku oraz warunków w gruncie.

Etap IV

Kontrola i odbiór rurociągu

Po zakończeniu robót sprawdzana jest zgodność wykonania z dokumentacją, położenie rurociągu, wymagania odbiorowe oraz dane potrzebne do dalszych etapów inwestycji.

Porównanie

Mikrotuneling a przewierty HDD

Obie metody należą do technologii bezwykopowych, ale różnią się sposobem wykonania oraz momentem zabudowy rury docelowej.

Mikrotuneling

Rura docelowa powstaje wraz z postępem głowicy

W mikrotunelingu kolejne odcinki rury docelowej są wciskane bezpośrednio za głowicą. Wraz z postępem maszyny powstaje więc docelowy rurociąg.

Nie wykonuje się osobnego otworu pilotowego ani kolejnych etapów rozwiercania przed zabudową rury.

HDD

Rura docelowa trafia do przygotowanego otworu

W HDD najpierw wykonuje się otwór pilotowy, a następnie rozwierca go do wymaganej średnicy, często w kilku etapach.

Dopiero po przygotowaniu otworu następuje wciąganie docelowego rurociągu.

Dobór rozwiązania

Co decyduje o możliwości wykonania mikrotunelingu?

Przed rozpoczęciem prac trzeba ocenić warunki techniczne i terenowe. W mikrotunelingu szczególne znaczenie mają komory, spadek, średnica, rodzaj gruntu oraz istniejąca infrastruktura.

01

Parametry rurociągu

Średnica, materiał rur, długość przejścia, głębokość posadowienia i wymagany spadek mają bezpośredni wpływ na dobór urządzeń oraz organizację robót.

02

Warunki gruntowe

Rodzaj gruntu, poziom wód gruntowych i ryzyko kolizji wpływają na sposób prowadzenia prac, dobór maszyny oraz zabezpieczenie komór.

03

Dostępny teren

Miejsce na komorę startową, komorę odbiorczą, zaplecze, transport rur i obsługę urządzeń musi zostać ocenione przed rozpoczęciem inwestycji.

Zastosowania branżowe

Dla jakich inwestycji wykonujemy mikrotuneling?

Technologia jest wykorzystywana przy inwestycjach infrastrukturalnych, w których potrzebne jest dokładne i bezwykopowe wykonanie rurociągu pod przeszkodą.

Kanalizacja

Budowa kanalizacji grawitacyjnej, kolektorów, rurociągów technologicznych i odcinków wymagających precyzyjnego spadku.

Wodociągi

Przejścia dla rurociągów wodociągowych pod drogami, torami, zabudową lub istniejącą infrastrukturą techniczną.

Infrastruktura miejska

Realizacje w miejscach, gdzie trzeba ograniczyć wykopy, utrudnienia w ruchu, ingerencję w nawierzchnię i wpływ robót na otoczenie.

Zaplecze

Sprzęt i doświadczenie wykonawcze

W mikrotunelingu liczy się nie tylko sama metoda, ale także przygotowanie komór, dobór rur, kontrola procesu i doświadczenie zespołu w pracy w ograniczonych warunkach.

Zaplecze maszynowe

Odpowiednie urządzenia, zaplecze robót i organizacja procesu pozwalają prowadzić mikrotuneling w sposób kontrolowany i dopasowany do warunków inwestycji.

Realizacje bezwykopowe

Doświadczenie wykonawcze jest szczególnie ważne przy pracach pod drogami, torami, sieciami i w terenie miejskim, gdzie margines błędu jest ograniczony.

Dane do wyceny

Co przesłać do analizy mikrotunelingu?

Do wstępnej oceny potrzebne są dane techniczne, terenowe i projektowe. Dzięki nim można określić, czy mikrotuneling jest właściwą metodą dla planowanego zadania.

01

Dokumentacja projektowa

Trasa, profil, długość przejścia, średnica, materiał rur, wymagany spadek, głębokość posadowienia i rodzaj medium.

02

Warunki lokalne

Mapa sytuacyjna, opis przeszkody, uzbrojenie terenu, ograniczenia terenowe oraz dostęp do miejsca wykonania komór.

03

Geotechnika

Dokumentacja geotechniczna, poziom wód gruntowych, rodzaj gruntu i informacje o warunkach mogących wpłynąć na prowadzenie robót.

FAQ

Najczęstsze pytania o mikrotuneling

Krótkie odpowiedzi na pytania, które najczęściej pojawiają się przy wstępnej analizie inwestycji.

01

Do czego służy mikrotuneling?

Do bezwykopowej budowy rurociągów, szczególnie tam, gdzie wymagana jest wysoka dokładność prowadzenia osi i spadku, np. przy kanalizacji grawitacyjnej.

02

Czym mikrotuneling różni się od HDD?

W mikrotunelingu rura docelowa jest wciskana za głowicą podczas wykonywania przejścia. W HDD najpierw wykonuje się otwór pilotowy i rozwiercanie, a dopiero potem wciąga docelowy rurociąg.

03

Czy mikrotuneling wymaga komór?

Tak. Prace prowadzone są z komory startowej do komory odbiorczej, dlatego ich lokalizacja, wymiary i dostępność są istotnym elementem analizy technicznej.

04

Jakie dane są potrzebne do wyceny?

Trasa, profil, średnica i materiał rur, długość przejścia, wymagany spadek, dane geotechniczne oraz informacje o dostępności terenu i planowanych komorach.
