Poziome Przewierty Sterowane

OFERTA





Ofeta firmy NAWITEL obejmuje wykonanie poziomych przewiertów sterowanych pod zabudowę rur kamionkowych, bazaltowych, polimerobetonowych, żelbetowych, GRP oraz stalowych w zakresie:



  • L max. = 60 mØ DN150 - DN600 mm



TECHNOLOGIA



    Technologia poziomego przewiertu sterowanego pozwala na wykonanie prac w różnych warunkach gruntowych w terenie zurbanizowanym pod różnego rodzaju przeszkodami z możliwością precyzyjnego sterowania kierunkiem wiercenia, dzięki wysokiej dokładności jest metodą szczególnie zalecaną w celu zabudowych rur kanalizacji grawitacyjnej.



Prace montażowe dzielą się na trzy etapy:

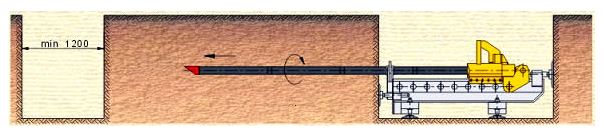

  • Etap I- Wiercenie pilotażowe



    Aby przystąpić do tego etapu potrzebne jest wcześniejsze przygotowanie komór startowej i odbiorczej, posadowienie maszyny na zakładanej rzędnej, z określonym spadkiem oraz ustawienie wiertnicy w osi poziomej.
   Po pracach przygotowawczych następuje właściwy etap prac przewiertowych. Do pierwszej żerdzi dokręcany jest „pilot", w zależności od warunków gruntowych zwykły lub widiowy. Kolejne, skręcane ze sobą żerdzie wciskamy w grunt tworząc ciąg żerdzi pilotowych, aż do momentu wyjścia w komorze odbiorczej. Na etapie przeciskania żerdzi wszelkie niekorzystne zmiany kierunku są natychmiast wychwytywane przez operatora wiertnicy i korygowane obrotem pilota. Dokładny kierunek toru pilota wytyczany jest przy pomocy systemu optycznego i teodolitu. Wszystkie parametry przekazywane są zestawem kamer i wyświetlane na ekranie monitora. Taki system gwarantuje bardzo precyzyjne wykonanie przewiertu ze wszystkimi zakładanymi parametrami i spadkiem z bardzo dużą dokładnością.

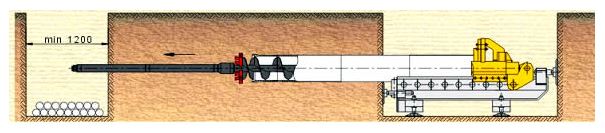

  • Etap II- Rozwiercanie i wpychanie stalowych rur osłonowych



   W etapie tym następuje powiększenie istniejącego otworu do zakładanej średnicy oraz wpychanie rur osłonowych. Rozwiercanie odbywa się przy pomocy głowicy, odpowiedniej od warunków gruntowych. Powstały urobek wynoszony jest na zewnątrz dzięki obracającym się ślimakom. W miarę postępu dokładane są kolejne rury osłonowe oraz ślimaki, a w komorze odbiorczej wypychane są żerdzie.

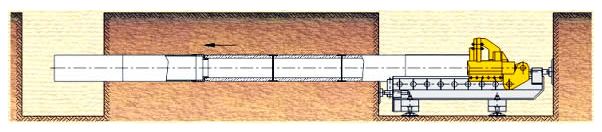

  • Etap III- Wciskanie rur przewodowych i wypychanie stalowych rur osłonowych



   W trzecim etapie w miejsce osłonowych rur stalowych (o średnicy odpowiadającej rurom instalacyjnym) wpychane są docelowe rury przewodowe (kamionkowe, bazaltowe, stalowe, polimerobetonowe, GRP, żelbetowe i inne).
